Как устроен обсадный стол-осциллятор и как он работает?
|
|
Обсадный стол-осциллятор — это специализированное оборудование, применяемое при устройстве буронабивных свай и обсадке скважин. Его основная задача — передавать обсадной трубе вращательное и возвратно-поступательное движение, обеспечивая плавное погружение в грунт без перекосов и деформаций. Использование осциллятора позволяет устанавливать обсадные колонны в плотных или сыпучих грунтах, где обычные методы бурения недостаточно эффективны.

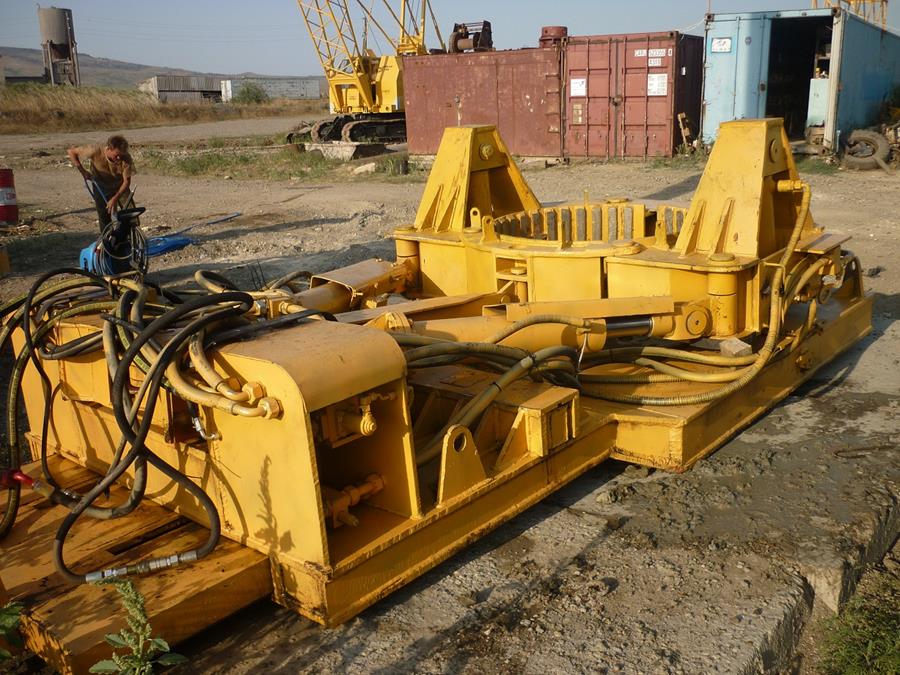

Устройство обсадного стола-осциллятора
Конструкция осциллятора включает несколько ключевых узлов:
- корпус (основание) — массивная рама, обеспечивающая устойчивость и крепление к платформе буровой установки;
- захватный механизм — система кулачков или прижимных роликов, фиксирующих обсадную трубу по окружности;
- вращательный привод — редуктор с гидравлическим или электрическим приводом, создающий вращающий момент;
- гидросистема — обеспечивает регулировку давления, направление вращения и возвратно-осциллирующие движения;
- система управления — контролирует обороты, усилие прижатия и скорость осцилляции.
Все элементы работают синхронно, обеспечивая надёжное удержание и плавное вращение трубы даже при значительных боковых нагрузках.
Принцип работы осциллятора
Во время работы обсадная труба устанавливается в захваты осциллятора и фиксируется по периметру. После этого подаётся вращающий момент от гидропривода — труба начинает совершать колебательные вращательные движения (обычно в пределах 30–90°). Такое переменное движение разрушает сопротивление грунта и позволяет обсадной трубе плавно опускаться под собственным весом или с дополнительным давлением сверху.
Одновременно система управления регулирует скорость вращения и амплитуду колебаний, подстраиваясь под плотность и тип грунта. При необходимости осциллятор может также выполнять обратное вращение, что облегчает извлечение трубы после завершения бурения.
Преимущества технологии
Использование обсадного стола-осциллятора даёт ряд преимуществ:
- позволяет устанавливать трубы без вибраций, что особенно важно при строительстве в городской среде;
- снижает риск деформации обсадной колонны;
- обеспечивает точное вертикальное положение трубы;
- уменьшает износ бурового инструмента;
- повышает скорость обсадки и качество формирования ствола.
Заключение
Обсадный стол-осциллятор — это надёжное и технологичное оборудование, обеспечивающее эффективную установку обсадных труб в сложных грунтовых условиях. Его конструкция сочетает мощность, точность и безопасность, благодаря чему осцилляторы стали неотъемлемой частью современного свайного и бурового оборудования.
